DK823 ﾂ2500 DK824 ﾂ4000組立説明書
商品構成
●DK823 ﾂ2500 ①本体1個②ｶﾞｰﾗﾝﾄﾞﾍﾞﾝﾁﾚｰﾀｰ5個③補助床板1個④補助床板取付ﾈｼﾞ2個
⑤ｶﾌﾟﾗｰﾌﾟｹｯﾄ2個
●DK824 ﾂ4000 ①本体1個②ｶﾞｰﾗﾝﾄﾞﾍﾞﾝﾁﾚｰﾀｰ5個③補助床板1個④補助床板取付ﾈｼﾞ2個
⑤ｶﾌﾟﾗｰﾎﾟｹｯﾄ2個
他に必要な商品
●DK823 ﾂ2500 ﾄﾐｯｸｽ8704 ﾜﾑ3500の下回り1両分
●DK824 ﾂ4000 ﾄﾐｯｸｽ2727 ﾜﾑ90000の下回り1両分
● ｲﾝﾚﾀ
他に assy28-272-1 KATOﾅｯｸﾙｶﾌﾟﾗｰｾｯﾄ短(黒)1個
ﾈｼﾞM1×10 2個 ﾅｯﾄM1 2個
ｶﾄｰ台車用中心ﾋﾞｽ 1個
ｳｴｲﾄ 1個(No343ﾀﾐﾔﾐﾆ四駆ｸﾞﾚｰﾄﾞｱｯﾌﾟﾊﾟｰﾂのｳｴｲﾄ2使用)
1.車体の加工
黄色に塗られた部分を削ります。

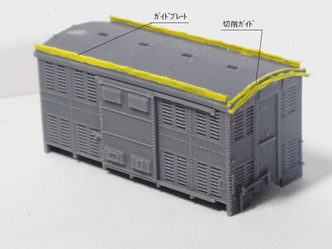

①切削ｶﾞｲﾄﾞまで屋根の延長部を削る
②屋根の両側にあるｶﾞｲﾄﾞﾌﾟﾚｰﾄ、切削ｶﾞｲﾄﾞを削る
その他屋根および妻面に残っているｻﾎﾟｰﾄ跡
を削り整えます。
写真はﾂ2500
2.下回りの加工

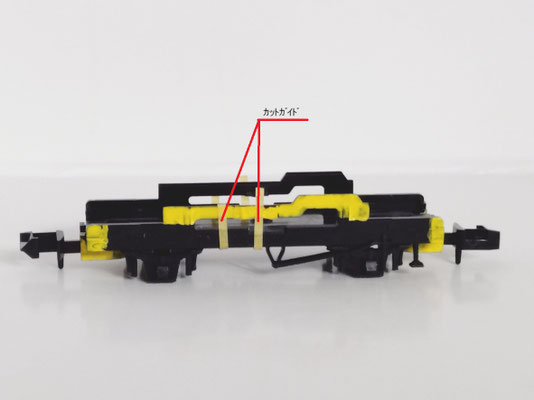

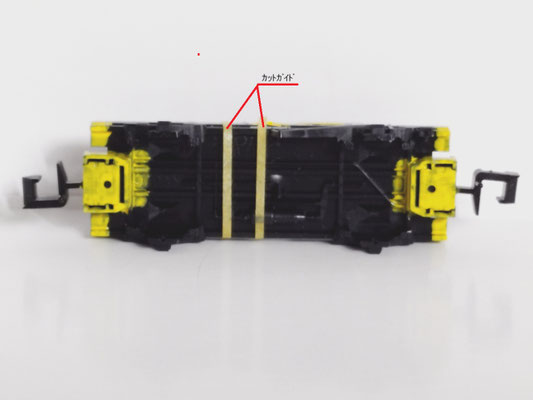

黄色に塗った部分を削り落とします。

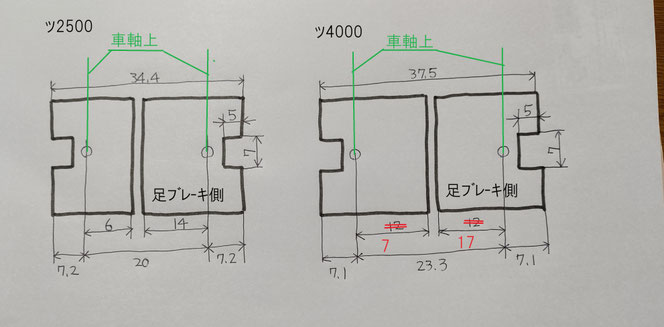

注 寸法は狙い寸法です。ｶﾌﾟﾗｰ部逃げは小さめにｶｯﾄ、その他寸法は大きめにｶｯﾄして
現物合わせで調整してください。丸穴は車軸上中央にΦ1.5で穴を開けてください。
下回り組み立て
①ｶﾌﾟﾗｰﾌﾟﾎﾟｹｯﾄ、ｶﾌﾟﾗｰをM1ﾈｼﾞで取り付けます。
②ｶｯﾄした下回りとｶﾌﾟﾗｰ、補助床板と穴の位置が合うところまで整えましたら添付のﾈｼﾞで
補助床板側から取り付けます。
下回り完成図です。
3.下地処理
下地処理1
ｶﾞｲｱﾉｰﾂ マルチプライマ－等で整えます
下地処理2
全体にｻｰﾌｪｰｻｰを吹きます。内側も防湿を目的にしてしっかり全体にｻｰﾌｪｰｻｰを吹きます。ｻﾎﾟｰﾄ痕、積層痕、その他ゆがみ等を平滑になった事を確認して塗装に入ります。
4.塗装
塗装 黒
参考 ｸﾚｵｽ33艶消し黒100％
5.組み立て
下回りを合わせて干渉する部分が有りましたら、干渉している下回りの部分を削り調整し
て下さい。ｺﾞﾑ系接着剤を少量(車体をもって抜けない程度)つけて組み上げます。
表記類のｲﾝﾚﾀを貼れば完成です。
ﾂ2500完成品
ﾂ4000の完成品
