DK831　ﾜｷ1000　組立説明書

完成見本

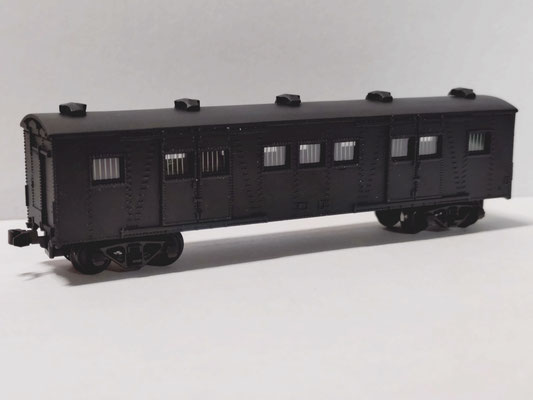

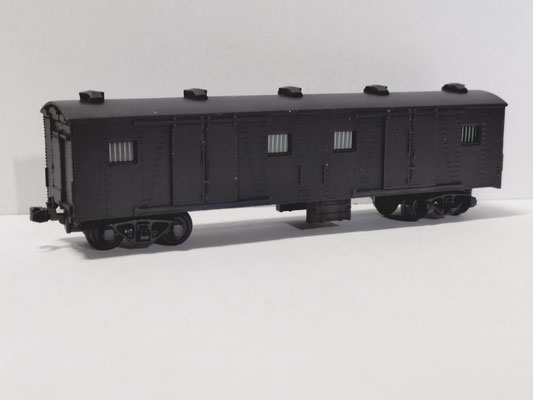

左　DK831Aの完成見本　右　DK831Dの完成見本

商品構成

①本体　1個　②妻板　1個　③床下　1個　④貨車用ｶﾞﾗﾍﾞﾝ　6個

他に必要な商品

ｶﾄｰ8001　ﾄｷ15000の台車

ｲｴﾛｰDB834　貨車標記ｲﾝﾚﾀ9

ﾀﾐﾔNo343　ﾀﾐﾔﾐﾆ四駆ｸﾞﾚｰﾄﾞｱｯﾌﾟﾊﾟｰﾂ(ﾏﾙﾁｾｯﾁﾝｸﾞｳｴｲﾄｾｯﾄ)

少量の透明塩ビ板

他社　保護棒

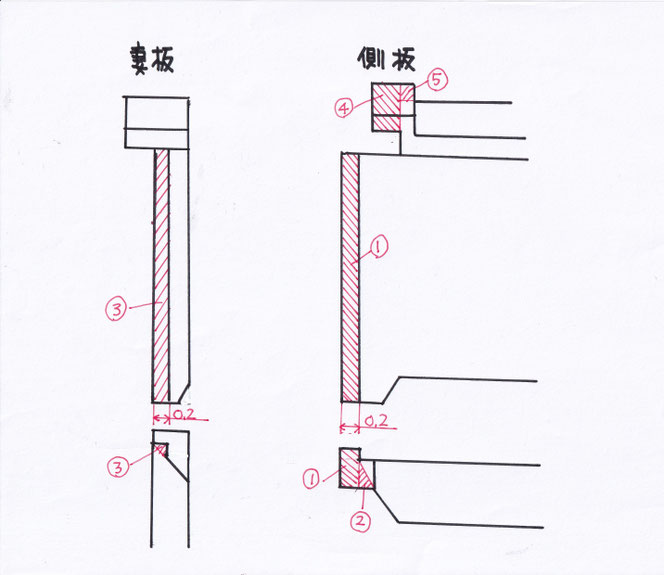

本体(妻板取付側)の側面は45°のﾃｰﾊﾟｰになっており先端部保護の為0.2ｍｍ幅をつけて伸ばしてます。まずその0.2ｍｍ延長部を丁寧に削り落とします。①　内側のﾃｰﾊﾟｰ部上にも保護部がありますのでﾃ-ﾊﾟ-に整えて下さい。②　屋根部は屋根ｶﾞｲﾄﾞまで同様に丁寧に削り落としてください。④　屋根ｶﾞｲﾄﾞは妻板接着後削り落としてください。⑤

妻面はﾃｰﾊﾟｰ上0.2ｍｍの保護部を設けておりますのでﾃｰﾊﾟｰに合わせて削りおとしてください。③

削り終わりましたら合わせて問題が無い事を確認し瞬間接着剤で接着します。

隙間等問題がありましたらﾊﾟﾃ等で修正してください。

ｻﾎﾟｰﾄ材、積層痕を丁寧に整えます、ｻｰﾌｪｰｻｰ後でも積層痕が在りましたら丁寧に整えて下さい。

屋根上の取り付けるｶﾞﾗﾍﾞﾝはｻﾎﾟｰﾄ材が上側に付いております。小さくてやりにくいと思いますが目立つ所ですので特に丁寧に仕上げて下さい。塗装含め良いものを5個選び車体に取り付けます。

下地処理1

車体外側で気になる箇所はｶﾞｲｱﾉｰﾂﾏﾙﾁﾌﾟﾗｲﾏｰで整えて下さい。

下地処理2

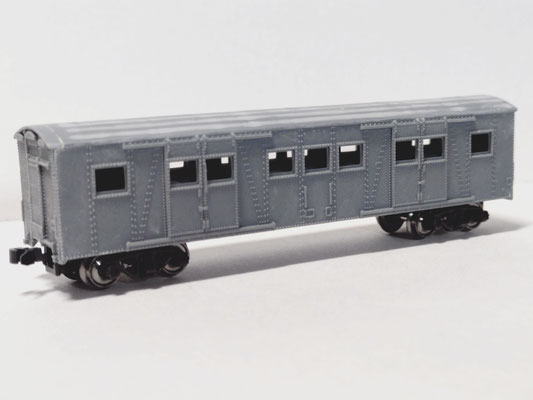

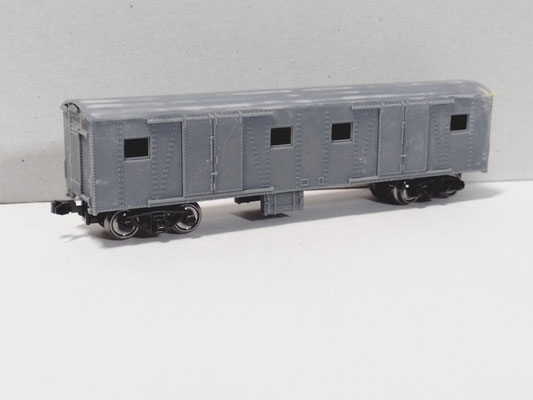

全体にｻﾌｪｰｻｰを吹き付けます。内側も防湿を目的に十分にｻｰﾌｪｲｻｰを吹き付けます。

塗装(参照)

黒　ｸﾚｵｽ92ｾﾐｸﾞﾛｽﾌﾞﾗｯｸ100%

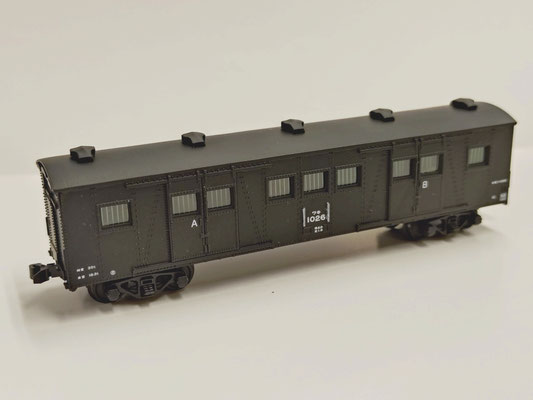

ｲﾝﾚﾀ貼付

DB834　貨車用ｲﾝﾚﾀ9をお手持ちの資料参照にして貼り付けます。

下回り加工

床下は電池箱撤去後で制作しておりますが電池箱をつける場合は別売の電池箱を

1、2側の両側に取り付けます。取り付ける場合そのまま接着すると強度不足になりますのでそれぞれ真鍮線の通る穴を開け真鍮線を介して接着します。

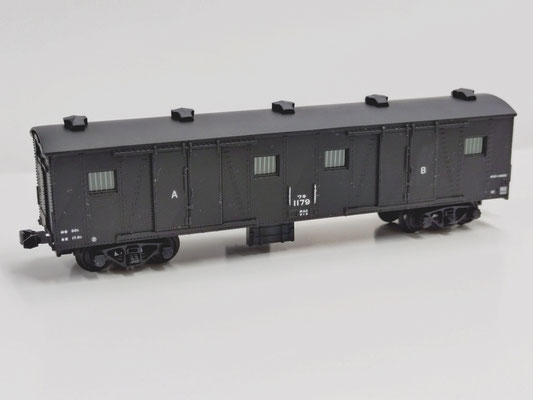

右側のﾜｷ1000は電池箱を付けました。

窓には裏から透明塩ビ板を接着します。さらに其の後保護棒を取り付けます。

台車取付

下から2ｍｍ×10ｍｍのﾈｼﾞをﾜｯｼｬｰ、台車、床下を通しｳｴｲﾄ1.5、ﾅｯﾄで取り付けます。緩め防止にｺﾞﾑ系接着剤をﾅｯﾄに少量つけて下さい。

少量のｺﾞﾑ系接着剤を床下につけ車体に組み込めば完成です。
